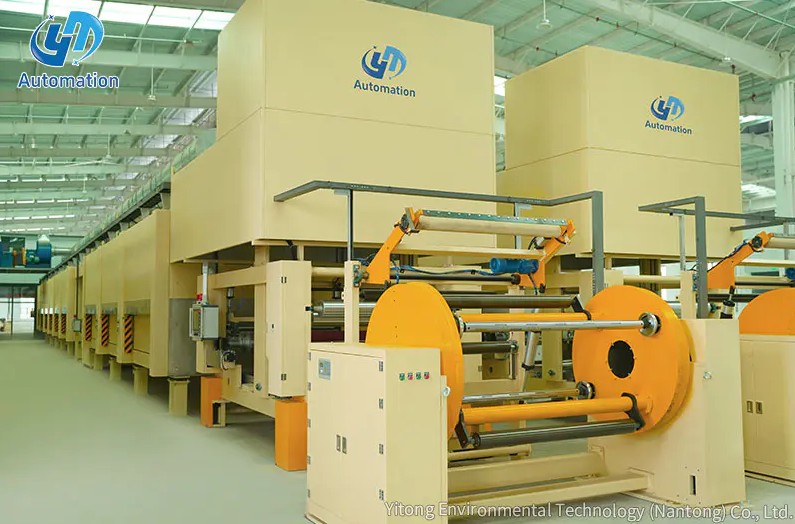

Cad is díothú rothlach ann?

A unwinder rothlach is meaisín láimhseála gréasáin é a chothaíonn rolla ábhar ar bhonn leanúnach — amhail páipéar, scannán, scragall, fabraic nó neamhfhite — isteach i bpróiseas tiontaithe, priontála, brataithe nó lannaithe le sruth ag luas rialaithe agus teannas. Rothlaíonn sé an rolla tuismitheora de réir mar a chaitear ábhar, ag cothabháil fotha gréasáin seasta, comhsheasmhach gan bhriseadh. Murab ionann agus seastáin unwind láimhe nó statach, comhtháthaíonn unwinder rothlach rialú teannas gníomhach agus, i bhfoirmíochtaí uathoibrithe, splicing nó cumas athrú rolla a ligeann don táirgeadh leanúint ar aghaidh gan bhriseadh nuair a bhíonn rolla amháin ídithe. Is píosa trealaimh bhunúsach é in aon líne déantúsaíochta leanúnach gréasáin.

Croífheidhm: An Rud a Dhéanann Unwinder Rothlach i Líne Táirgthe

In aon phróiseas monaraíochta gréasán-bhunaithe — bíodh sé ag priontáil, ag slitting, ag lannú, ag bratú, ag cabhradh nó ag athrú — tagann an t-amhábhar mar rolla créachta. Is é post an díothaithe rothlacha an rolla créachta sin a aistriú isteach i ngréasán comhréidh atá ag gluaiseacht ag taisteal ar an luas agus an teannas ceart isteach i rannóg próiseála an mheaisín.

Is iad seo a leanas na trí phríomhfheidhm a fheidhmíonn dífhoirneoir rothlach:

• Rothlú rolla: Coinníonn agus rothlaíonn an díothóir an rolla tuismitheora, ag dáileadh ábhar ar an ráta a éilíonn an próiseas anuas - cibé acu is cúpla méadar in aghaidh an nóiméid le haghaidh obair chruinneas mall nó 300-800 méadar in aghaidh an nóiméid i dtáirgeadh páipéir nó scannáin ardluais.
• Rialú teannais: De réir mar a laghdaíonn trastomhas an rolla ó lán go folamh, athraíonn an táimhe rothlach go leanúnach. Gan cúiteamh, mhéadódh teannas gréasáin de réir a chéile de réir mar a chrapadh an rolla. Coigeartaíonn an córas rialaithe teannas coscánaithe nó fórsa tiomána go huathoibríoch chun an leibhéal teannas socraithe a choinneáil ar fud thrastomhas inúsáidte iomlán an rolla.
• Ailíniú gréasáin: I measc go leor díothóirí rothlacha tá córas treoraithe gréasáin cliathánach a cheartaíonn suíomh taobh le taobh an ghréasáin mar a scaoileann sé, ag cúiteamh as neamhrialtachtaí foirceannadh rolla agus ag cosc ​​ar an ngréasán ó sileadh amach as cosán próiseála an mheaisín.

Comhpháirteanna Struchtúrtha de Unwinder Rothlach

Is éard atá i gceist le díothú rothlach ná roinnt fochóras comhtháite, gach ceann acu ag cur le seachadadh gréasáin cobhsaí, comhsheasmhach. Cabhraíonn tuiscint ar na comhpháirteanna seo le hoibreoirí agus le hinnealtóirí an trealamh a shonrú, a choimisiúnú agus a chothabháil i gceart.

Fráma Meaisín agus Tacaíocht Ríl

Is é an fráma an bunús struchtúrach don unwinder, ag tacú leis an meáchan iomlán de rolla tuismitheora luchtaithe - is féidir a raon ó 200 kg go roinnt tonna ag brath ar leithead an ábhair agus trastomhas an rolla. Tá frámaí tromshaothair déanta as pláta cruach ard-teanntachta (cosúil le cruach struchtúrach A3) táthaithe isteach i rannóg bosca docht nó i struchtúr tairsí. Tá rigidity ríthábhachtach: d'athródh sraonadh an fhráma faoi ualach céimseata chonair an ghréasáin agus chruthódh sé éagsúlacht teannais agus earráidí rianaithe.

Coinníonn an tacaíocht ríl - ar a dtugtar an Arbor unwind nó cóimeáil mandrel - croílár an rolla tuismitheora agus tarchuireann sé fórsa rothlach chuige. Daingníonn tacaí de chineál clampáin an croí rolla go daingean le linn uainíochta ardluais, rud a chosc ar sciorradh aiseach nó gathacha a d'fhéadfadh titim an rolla nó an gréasán a bhriseadh. A Seafta scaoileadh scrollbharra Φ76 mm Is comhmhéid caighdeánach é in iarratais díscaoilte páipéir agus scannáin, ag teacht leis an gcroí páipéir 76 mm (3 orlach) a úsáidtear go forleathan i dtionscal an athraithe. Greamaíonn cipíní méadaitheacha nó coiléid aeroibrithe an croí ón taobh istigh, rud a ligeann d’athrú rolla go tapa agus go slán.

Córas Rialaithe Teannais

Is é an córas rialaithe teannas an fochóras is sofaisticiúla go teicniúil den díothaitheoir rothlach. Is é an cuspóir atá aige ná an ngréasán a choinneáil go huathoibríoch ag leibhéal teannas réamhshocraithe beag beann ar athruithe ar thrastomhas rolla, ar luas líne, nó ar luasghéarú agus luasmhoilliú próisis.

Baintear rialú teannas amach trí chur chuige amháin nó trí mheascán de na cineálacha cur chuige seo a leanas:

• Coscán cáithníní maighnéadacha: Feiste coscánaithe sciorrtha a fheistítear ar an seafta díshealbhaithe. Feidhmíonn an coscán chasmhóiminte moille rialaithe chun seasamh in aghaidh rothlú saor an rolla. De réir mar a laghdaíonn trastomhas an rolla, méadaíonn an rialtóir chasmhóiminte coscáin chun teannas gréasáin leanúnach a choinneáil. Soláthraíonn coscáin cháithníní maighnéadacha coigeartú teannas réidh gan chéim agus úsáidtear iad go forleathan i bhfeidhmchláir díscaoilte éadrom go meán-dhualgas.
• Tiomántán mótair servo: I bhfoirmíochtaí unwind faoi thiomáint, thiomáineann mótair servo an seafta unwind sa treo leachtú, ag rialú go gníomhach ar an chasmhóiminte agus mar sin an teannas. Freagraíonn córais servo-tiomáinte níos tapúla ar shuaitheadh ​​teannais agus úsáidtear iad in iarratais ardluais, atá íogair ó thaobh cruinneas, mar leictreonaic solúbtha agus pacáistiú cógaisíochta.
• Aiseolas luchtaithe (trasduchtóir fórsa): Tomhaistear teannas gréasáin iarbhír i bhfíor-am i gcealla ualaigh atá suite ag sorcóir rinceora nó ag rollóirí seasta díomhaoin. Cothaíonn an comhartha teannas ar ais go dtí an rialtóir coscáin nó tiomána, a choigeartóidh aschur an chasmhóiminte chun an pointe socraithe a choinneáil. Tá cruinneas rialaithe teannas á bhaint amach ag córais chill ualach ±1–3% den phointe socraithe faoi choinníollacha cobhsaí.
• Córas sorcóir rinceoir: Tá sorcóir saorshnámh ualaithe nó aeir-luchtaithe ar an ngréasán idir an scaoileadh agus an chéad lúb le sruth. Léiríonn seasamh an rinceora an chothromaíocht idir soláthar ábhair agus éileamh próisis. Déanann braiteoir suímh monatóireacht ar shuíomh an damhsóra agus cuireann sé comhartha ar an rialtóir teannas chun an scaoileadh a bhrostú nó a mhoilliú dá réir, ag soláthar maolán teannais ar mhinicíocht íseal dúchasach.

Córas Treoraithe Gréasáin

Ní fhoirceanntar rollaí tuismitheora le haonfhoirmeacht cliathánach fhoirfe - cuireann fánaíocht imeall, teileascópacht lárnach, agus éagsúlacht ar leithead an ábhair faoi deara go snífidh an gréasán go cliathánach agus é ag scaoileadh. Déanann córas treoraithe gréasáin é seo a cheartú trí imeall an ghréasáin nó suíomh lárlíne a bhrath agus an seastán unwind nó sorcóir stiúrtha a bhogadh chun an gréasán a athlárú. Aimsíonn braiteoirí imeall a úsáideann teicneolaíocht ultrasonaic, optúil nó braite codarsnachta suíomh gréasáin go cruinn ±0.1–0.5 mm , actuators tiomána a choimeádann an clárú ar fud an rolla.

Meicníocht Luchtaithe Rolla

Is riachtanas oibríochta ríthábhachtach é rolla trom tuismitheora a lódáil ar an seafta díshealbhaithe go sábháilte agus go tapa. Réimsíonn meicníochtaí luchtaithe rolla ó chórais ardaitheoir láimhe simplí le pointí ceangail ardaitheoir ar an bhfráma, trí tháblaí ardaitheoir hiodrálacha nó leictreacha a ardaíonn an rolla go dtí airde seafta gan ardú láimhe, go dtí athraitheoirí rolla go hiomlán uathoibríoch a phiocann rollaí nua ó chliabháin urláir agus iad a chur ar an seafta faoi rialú meaisín. Braitheann rogha na meicníochta lódála ar mheáchan an rolla, ar mhinicíocht an athraithe, agus ar an líon oibreora atá ar fáil.

Cineálacha Unwinder Rothlach: Stáisiún Aonair vs Cumraíochtaí Turret

Scaoilteoirí rothlacha ar fáil i dhá chumraíocht bhunúsacha atá éagsúil ina gcur chuige maidir le hathrú rolla — an t-aistriú ó rolla ídithe amháin go dtí an chéad rolla eile.

Stáisiún Aonair (Single-Position) Unwinder

Coinníonn an chumraíocht is simplí rolla amháin ag an am. Nuair a bhíonn an rolla ídithe, ní mór an líne a stopadh, baintear an croí folamh, tá rolla nua á luchtú, agus tá an ngréasán snáithithe de láimh nó go leath-uathoibríoch tríd an meaisín sula n-atosóidh an táirgeadh. Tá díloirgeoirí aon-stáisiúin níos ísle ó thaobh costais, níos simplí le cothabháil, agus oiriúnach d'oibríochtaí ina bhfuil am athraithe rolla inghlactha i gcoibhneas le fad rith an táirgthe - go hiondúil i línte níos moille, i dtiontú gearrthréimhseach, nó in ábhair atá ró-íogair le haghaidh splicing eitilte.

Turret (Déphléacsach nó Ilspól) Unwinder

Coinníonn díothú tuiréid dhá shuíomh rolla nó níos mó ar ghéag rothlach nó timpealláin. Cé go scaoileann an rolla gníomhach, déantar an chéad rolla eile a réamhluchtú agus a ullmhú ar sheasamh fuireachais. Agus an rolla gníomhach ag druidim le hídiú, rothlaíonn an turret chun an rolla nua a thabhairt isteach sa suíomh gníomhach agus déantar splice uathoibríoch nó leath-uathoibríoch - a cheanglaíonn eireaball an ghréasáin atá ag dul in éag le ceannródaíocht an rolla nua gan an líne a stopadh.

Cumasaíonn unwinders turret náid-luas splicing (stoptar an gréasán go hachomair ag an bpointe splice fad a ritheann an líne ó charnadóir) nó ag eitilt splicing (Déantar an splice ag luas reatha iomlán ag baint úsáide as cluaisíní greamaitheacha ar chroílár an rolla nua). Tá díothú tuiríní splice eitilte riachtanach i bpáipéar ardluais, i scannáin agus i línte pacáistithe solúbtha nuair a tháirgeann aon stad fuíoll agus a chuireann isteach ar phróisis iartheachtacha nach féidir leo briseadh a fhulaingt.

Sonraíochtaí Teicniúla Buntábhachtacha d'Fhoirneoir Rothlach

Agus díothú rothlacha á shonrú d’fheidhmchlár áirithe, ní mór na paraiméadair seo a leanas a shainiú chun a chinntiú go bhfuil an meaisín den mhéid agus go bhfuil sé cumraithe i gceart:

Tionscail agus Feidhmchláir ina Bhfuil Dícheangail Rothlach Riachtanach

Tá díothóirí rothlacha i láthair cibé áit a bhfuil rolla créachta ábhar mar phointe tosaigh do phróiseas déantúsaíochta nó tiontúcháin leanúnach. Tá raon na dtionscal agus na bhfeidhmchláir shonracha leathan:

• Déantúsaíocht páipéir agus fíocháin: Rollaí páipéir tuismitheora a scaoileadh le haghaidh slitting, brataithe, priontála, brataithe, lannú agus athrú fíocháin. Is féidir le rollaí tuismitheora páipéir roinnt tonna a mheá agus a bheith níos mó ná 2,500 mm ar trastomhas, a éilíonn tógáil fráma tromshaothair agus rialú teannas ard-chasmhóiminte.
• Pacáistiú solúbtha: Scannán plaisteach, scragall alúmanaim, páipéar, agus uigí laminate a bheathú isteach i meaisíní déanta málaí, línte líonta foirmeacha, agus stáisiúin brataithe. Éilíonn línte pacáistithe solúbtha rialú teannas beacht chun síneadh scannáin a chosc a d'fhágfadh earráidí clárúcháin i bpriontáil il-dathanna.
• Priontáil agus athrú lipéid: Stoc lipéad a scaoileadh, línéar eisithe, agus gréasáin lipéid chlóite isteach sa phreas lipéad agus i línte críochnaithe. Teastaíonn rialú teannais mearfhreagartha agus treoir bheacht gréasáin le haghaidh cruinneas clárúcháin imeall-go-imeall chun lipéad a thiontú ar ardluais. ±0.1–0.2 mm .
• Déantúsaíocht neamhfhite agus teicstíle: Beathú spunbond, meltblown, agus rollaí fabraice fite isteach lannú, gearradh, agus línte a thiontú do tháirgí sláinteachais, teicstílí leighis, agus geotextiles. Tá fabraicí nonwoven sínte agus éilíonn rialú teannas milis chun saobhadh a chosc.
• Déantúsaíocht ceallraí agus leictreonaic: Scragairí leictreoid a dhíchrapadh, deighilteoirí, agus rollaí bailitheoirí reatha le haghaidh cóimeála ceall ceallraí litiam-ian. Teastaíonn rialú teannas thar a bheith beacht ó na hábhair ultra-tanaí, leochaileacha seo - go minic laistigh díobh ±1 N — agus láimhseáil saor ó éilliú.
• Bord roctha agus cartán: Úsáideann na hailt aghaidh aonair agus cúl dúbailte de líne boird roctha díloirgeoirí rothlacha chun rollaí meánchláir agus sreabháin a bheathú ar ardluais agus teannas comhsheasmhach chun cáilíocht caliper agus nascáil a choinneáil sa chlár críochnaithe.

Unwinder Rothlach vs Seastán Unwind Statach: Príomhdhifríochtaí

Tacaíonn seastán statach díshealbhaithe — an fhoirm is simplí de choimeádán rolla — leis an rolla ar acastóir agus ligeann sé dó rothlú go saor agus an gréasán tarraingthe as ag tiomáint le sruth. Cé gur leor é le haghaidh feidhmchláir an-mhall nó íseal-teannas, ní sholáthraíonn seastán statach aon rialú teannas agus níl sé oiriúnach d'aon phróiseas a éilíonn teannas gréasáin comhsheasmhach, luasmhoilliú rialaithe, nó oibriú ardluais.

Fadhbanna Coitianta maidir le Díscaoileadh Rothlach agus Conas iad a Chosc

Is iondúil go rianaítear saincheisteanna feidhmíochta rothlaithe díothaithe siar go dtí sraith bheag cúiseanna athfhillteacha. Má dhéantar aghaidh a thabhairt orthu seo go réamhghníomhach trí ghléasanna a shocrú agus a chothabháil, cuirtear cosc ​​ar fhormhór na sosanna gréasáin, teannas agus earráidí clárúcháin i bpróisis iartheachtacha.

Athrú Teannais agus Sosanna Gréasáin

Is iad spící teannais le linn luasghéaraithe nó luasmhoillithe, agus méadú forásach ar theannas de réir mar a laghdaítear trastomhas an rolla, na príomhchúiseanna le briseadh gréasáin. Áirítear ar na bearta coiscthe a fhíorú go bhfuil cúiteamh teannas barrchaolaithe an chórais rialaithe teannas calabraithe i gceart le haghaidh modúl an ábhair, seiceáil go bhfuil brú aeir rolla rinceoir nó nialas cille ualaigh laistigh den tsonraíocht, agus a dhearbhú go bhfreagraíonn an coscán nó an tiomáint laistigh den am riachtanach tairiseach don luas líne in úsáid.

Drift Gréasáin agus Damáiste Imeall

Cruthaíonn sruth cliathánach gréasáin imill teagmháil le struchtúr an mheaisín, rud a tháirgeann damáiste imeall, giniúint deannaigh agus earráidí clárúcháin. Éilíonn córais treoraithe gréasáin seiceálacha calabraithe braiteora ag gach athrú rolla chun a dheimhniú go bhfuil an treoirphointe ag teacht leis an lárlíne nó suíomh imeall an ghréasáin atá ag teastáil. Cruthaíonn éalárnacht an rolla - i gcás nach bhfuil croí an rolla comhlárnacha leis an rolla créachta OD - ascalaithe cliathánach tréimhsiúil a d'fhéadfadh a bheith níos mó ná bandaleithead ceartúcháin an treoraithe gréasáin, rud a fhágann go bhfuil sruth corrach nach féidir leis an treoir a shochtadh go hiomlán.

Damáiste Luchtaithe Rolla

Luchtú rolla mícheart - go háirithe rollaí luchtaithe lasmuigh den lár nó nach bhfuil an chuck gafa go hiomlán - is cúis le sraonadh seafta faoi ualach, dáileadh teannas míchothrom ar fud leithead an ghréasáin, agus d'fhéadfadh titim rolla ar luas. Laghdaítear an riosca seo go suntasach i dtimpeallachtaí táirgthe ardluais go mór le tacaí de chineál clampáin le deimhniú rannpháirtíochta dearfach (cosúil le braiteoir gaireachta a fhíoraíonn síneadh chuck).

Cothabháil Ghnáthaimh le haghaidh Feidhmíocht Iontaofa Rothlach Neamhfhuinnimh

Tá díothóirí rothlacha láidir go meicniúil ach tá gá le cothabháil rialta chun rialú teannas cruinn agus feidhmíocht treoraithe gréasáin a choinneáil ar feadh a saol seirbhíse.

1. Seirbhís coscáin agus coscáin cáithníní maighnéadacha: Éilíonn coscáin cáithníní maighnéadacha athsholáthar sreabhach gach 1,000–2,000 uaireanta oibriúcháin nó ag eatramh sonraithe an mhonaróra. Táirgeann sreabhach coscáin díghrádaithe aschur chasmhóiminte neamhréireach a fhágann go díreach éagsúlacht teannas.
2. Calabrú luchtaithe cille: Fíoraigh calabrú náid agus réise cille ualaigh go míosúil nó ag an minicíocht a shonraítear i gcáipéisíocht an mheaisín. Táirgeann sruth calabraithe i gcealla ualaigh fritháireamh teannas córasach a charntar le himeacht ama.
3. Cigireacht Chuck agus mandrel leathnaithe: Déan iniúchadh ráithiúil ar mhíreanna chuck agus ar mheicníochtaí gníomhaithe maidir le caitheamh, scóráil agus éilliú. Laghdaíonn codanna chuck caite an fórsa greim ar an gcroí, rud a mhéadaíonn an baol sciorradh croí ar luas.
4. Cigireacht imthacaí agus lubrication: Iompraíonn imthacaí seafta unwind ualaí ard gathacha agus aiseach ó mheáchan rolla mór agus teannas gréasáin. Beal ag an eatramh sonraithe agus athchuir ag an gcéad chomhartha torainn, creathadh, nó teocht reatha méadaithe — thuas de ghnáth 70 ° C ar dhromchla seachtrach na tithíochta imthacaí le linn rith.
5. Glanadh braiteoir treoraithe gréasáin: Bailíonn braiteoirí imeall agus líne taiscí deannaigh agus ábhar a dhíghrádaíonn cruinneas braite. Athraíonn aghaidheanna glan braiteoir ag gach rolla agus fíoraigh freagra ceartúcháin an chórais treorach le fritháireamh tástála chun feidhm iomlán a dhearbhú.
6. Cigireacht fráma agus ceanglóir: Déan táthaithe struchtúracha agus dúntóirí gléasta a iniúchadh gach bliain le haghaidh scoilteadh tuirse - go háirithe ag réimsí ard-strus mar na pointí gléasta tacaíochta ríl ina dtarchuirtear meáchan rolla dinimiciúil agus ualaí teannas isteach sa struchtúr fráma.
